TERROMETRO 1625 KIT TERROMETRO 1625 KIT

TERROMETRO 1625-2 KIT

FLUKE - 1625

KIT TERROMETRO FLUKE - 1625

Mais detalhes

Detalhes

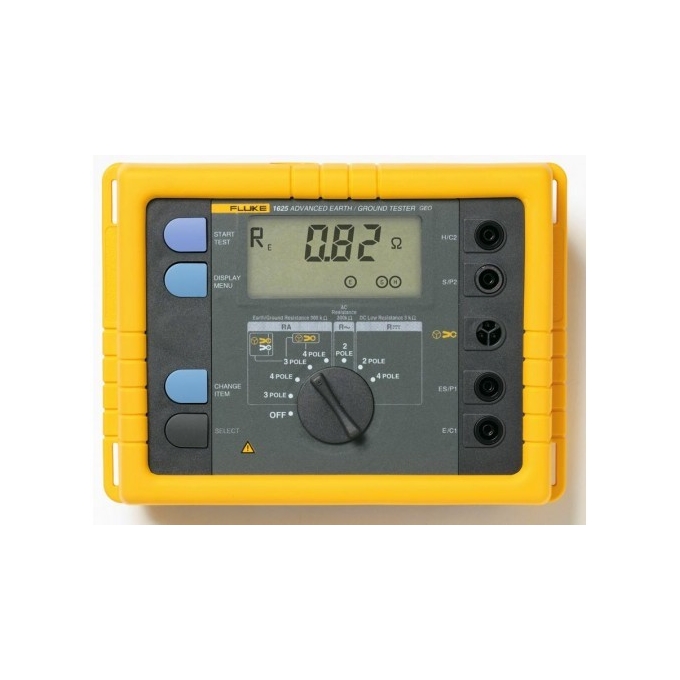

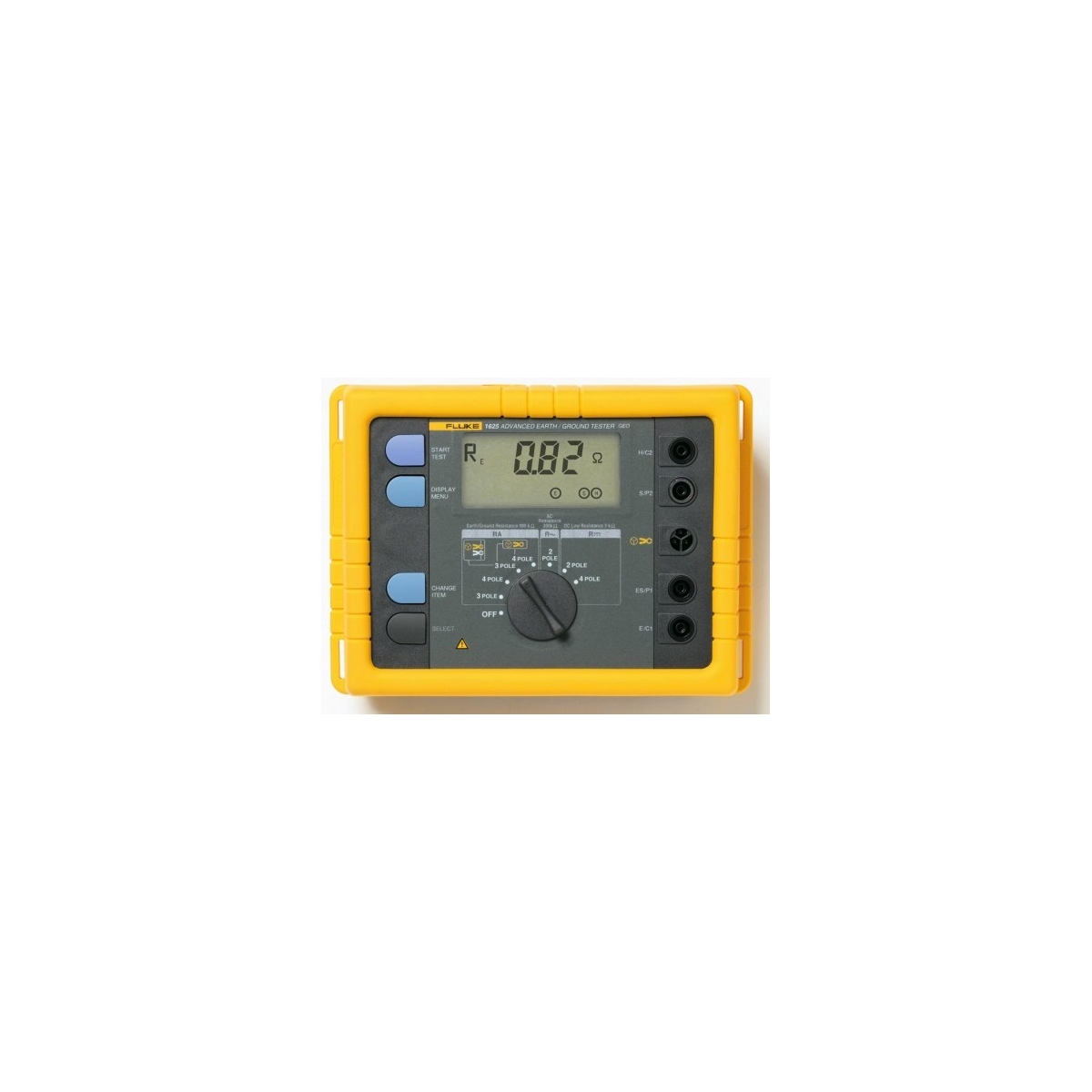

KIT TERROMETRO FLUKE - 1625

O Fluke 1625 é um equipamentos de teste de terra específico que realiza os quatro tipos de medições de terra. Concretamente, o equipamento de teste Fluke 1625 mede resistências de loop de terra utilizando apenas pinças ? o chamado teste sem estacas. Este método não necessita que sejam utilizadas estacas de terra, nem que as varetas de terra sejam desligadas.

Métodos de teste

  • Queda de potencial tripolar e quadripolar ? teste de terra padrão utilizando duas estacas de terra
  • Teste selectivo ? sem desligar as varetas de terra, um técnico pode medir a resistência de terra utilizando uma combinação de estacas e uma pinça.
  • Teste sem estacas ? solução inovadora através da utilização de pinças em vez de estacas de terra, para medir resistência de loop de terra.

O Fluke 1625 proporciona as seguintes funções avançadas

  • Controlo Automático de Frequência (AFC) ? identifica a interferência existente e selecciona uma frequência de medição para minimizar o seu efeito, proporcionando valores de medições de terra mais precisos.
  • Medição R* ? calcula a impedância de medição de terra a 55 Hz, para reflectir com maior precisão a resistência de terra que se verificaria numa avaria de terra.
  • Limites ajustáveis ? para uma verificação rápida dos resultados do teste.



Medição tripolar RA de resistência de terra (IEC 1557-5)

Medir tensão

Vm = 20/48 V AC

Corrente de curto-circuito

250 mA AC

Medir frequência

94, 105, 111, 128 Hz

Resolução

0,001 ? a 100 ?

Gama de medição

0,001 ? a 299,9 k?

Erro intrínseco

± (2% da leitura + 2 dígitos)

Erro de utilização

± (5% da leitura + 5 dígitos)



Medição quadripolar RA de resistência de terra (IEC 1557-5)

Medir tensão

Vm = 20/48 V AC

Corrente de curto-circuito

250 mA AC

Medir frequência

94, 105, 111, 128 Hz

Resolução

0,001 ? a 100 ?

Gama de medição

0,001 ? a 299,9 k?

Erro intrínseco

± (2% da leitura + 2 dígitos)

Erro de utilização

± (5% da leitura + 5 dígitos)



Medição tripolar RA de resistência de terra com pinça amperimétrica

Medir tensão

Vm = 20/48 V AC

Corrente de curto-circuito

250 mA AC

Medir frequência

94, 105, 111, 128 Hz

Resolução

0,001 ? a 10 ?

Gama de medição

0,001 ? a 29,99 k?

Erro intrínseco

± (7% da leitura + 2 dígitos)

Erro de utilização

± (10% da leitura + 5 dígitos)



Medição quadripolar selectiva RA de resistência de terra com pinça amperimétrica

Medir tensão


Vm = 20/48 V AC

Corrente de curto-circuito

250 mA AC

Medir frequência


94, 105, 111, 128 Hz

Resolução

0,001 ? a 10 ?

Gama de medição

0,001 ? a 29,99 k?

Erro intrínseco

± (7% da leitura + 2 dígitos)

Erro de utilização

± (10% da leitura + 5 dígitos)



Medição sem estacas do loop de terra

Medir tensão

Vm = 20/48 V AC

Medir frequência

94, 105, 111, 128 Hz

Corrente de ruído (Iext)

Iext máx. = 3 A

Resolução

0,001 ? a 10 ?

Gama de medição

0,001 ? a 29,99 k?

Erro intrínseco

± (7% da leitura + 2 dígitos)

Erro de utilização

± (10% da leitura + 5 dígitos)



Especificações ambientais

Temperatura de trabalho


-10 °C a +50 °C

Temperatura de funcionamento


0 °C a +35 °C

Temperatura nominal


+18 °C a +28 °C

Temp. armazenamento

-30 °C a +60 °C

Classe climática


C1 (IEC 654-1), -5 °C a + 45 °C, 5% a 95% RH

Classe de Protecção


IP56 para caixa, IP40 para porta do compartimento das pilhas, de acordo com a norma EN 60529



Especificações de segurança

Classificação de segurança


CAT II, 300 V



Especificações mecânicas e gerais

Visor


Display LCD de 2999 dígitos, cristais líquidos de 7 segmentos, com símbolos especiais e retroiluminação

Tamanho


133 mm x 187 mm x 250 mm

Peso


1,1 kg (incluindo pilhas)

Vida útil da bateria

Típico: 3000 medições (RE+RH ? 1 k?)

Típico: 6000 medições (RE+RH ? 10 k?)

1625Kit, Equipamento de Teste de Terra Advanced GEO

  • Equipamento de teste Fluke 1625
  • 2 cabos de teste
  • 4 estacas de terra
  • 3 bobinas de cabos com fio (2-25 m, 1-50 m)
  • 2 pinças (uma de indução, uma de detecção)
  • Pilhas
  • Manual do utilizador
  • Mala de transporte robusta
