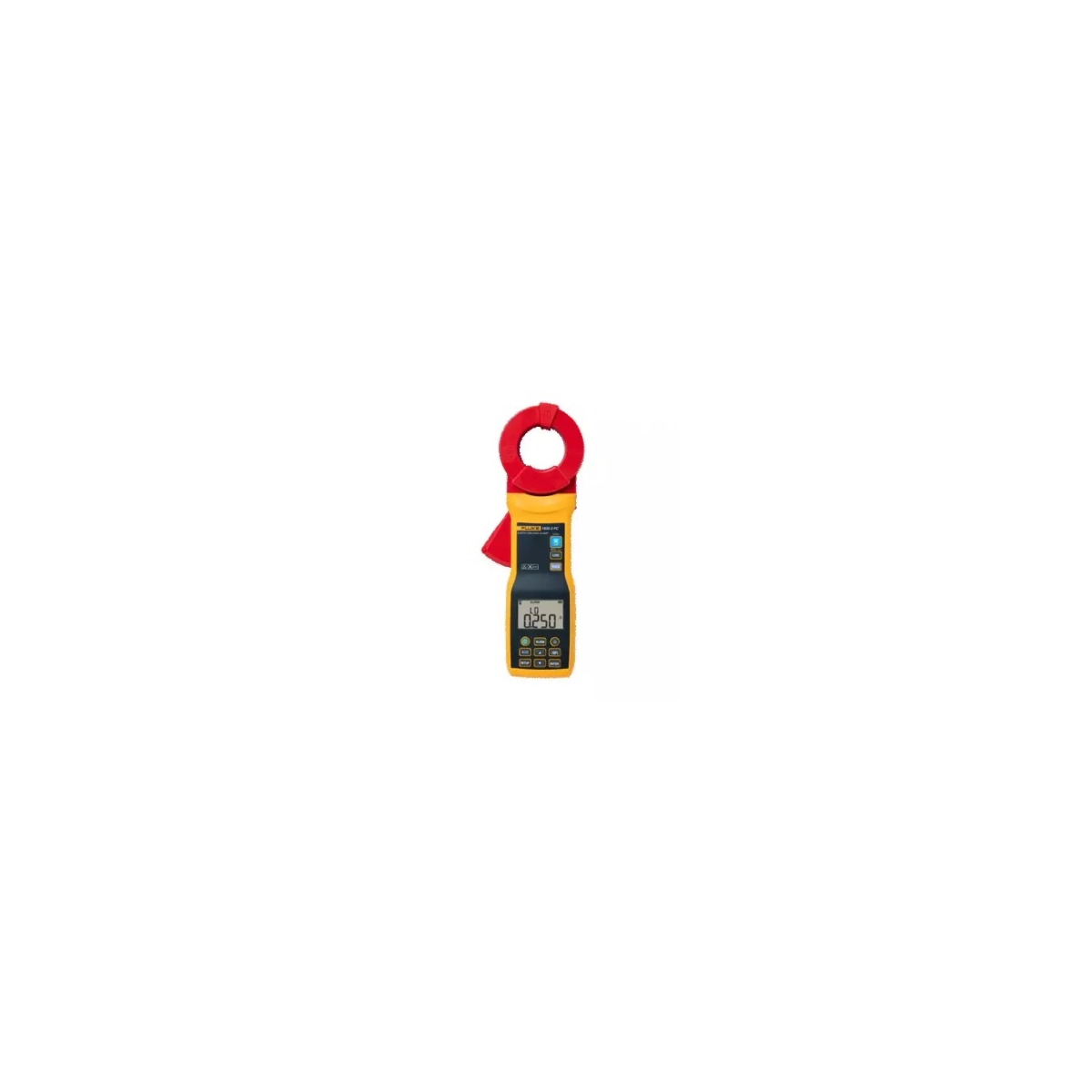

ALICATE TERROMETRO 1630-2FC ALICATE TERROMETRO 1630-2FC

ALICATE TERROMETRO 1630-2FC

1630-2FC

ALICATE TERROMETRO 1630-2FC Mais detalhes

Detalhes

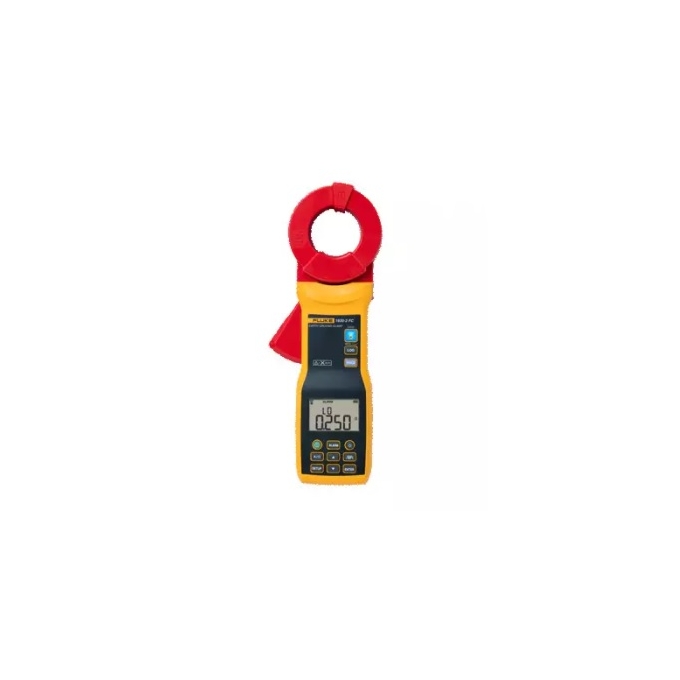

ALICATE TERROMETRO 1630-2FC

Medição de corrente de fuga CA de aterramento

Identifique correntes de fuga CA sem desconectar a haste de aterramento do sistema de aterramento — ideal para resolução de problemas do sistema.

Robusto

A garra de alta durabilidade da pinça permanece alinhada e calibrada mesmo nos ambientes industriais da rotina.

Registro de medições

O alicate de aterramento economiza tempo ao registrar automaticamente os dados a intervalos predeterminados e salva até 32.760 medições na memória no intervalo de registro definido. Economiza tempo registrando e armazenado os valores medidos.

Limite de alarme

Limite inferior e superior de alarme, para rápida avaliação de medição.

Filtro passa-banda

A função selecionável do filtro passa-banda remove ruídos indesejados da medição de corrente de fuga CA.

Informações gerais sobre o produto: Pinça de terra Fluke 1630-2 FC

Teste os componentes de aterramento do equipamento em espaços difíceis de alcançar, incluindo áreas internas ou totalmente pavimentadas e que não permitem a utilização de estacas de teste. Permaneça online: identifique a resistência do loop de terra sem a necessidade de desconectar e reconectar o eletrodo de aterramento do sistema.

O alicate de aterramento sem estaca Fluke 1630-2 é o tipo de ferramenta resistente e de alta qualidade que você espera da Fluke. A garra de alta durabilidade do alicate permanece alinhada e calibrada mesmo nos ambientes industriais da rotina.

Medição sem estacas

O alicate 1630-2 FC mede as resistências do loop de aterramento para sistemas de multiaterramento usando a garra dupla. Esta técnica de teste elimina a atividade perigosa e demorada de desconectar os terras paralelos, e também o processo de encontrar locais adequados para as estacas de teste de aterramento auxiliares. Você também pode executar testes de aterramento em locais que antes eram de difícil acesso: dentro de edifícios, em torres de transmissão ou em qualquer lugar que você não tenha acesso ao solo para instalar estacas de teste de aterramento auxiliares.

Sistema sem fio ® Fluke Connect

O 1630-2 FC é compatível com o sistema Fluke Connect sem fio (pode não estar disponível em todas as regiões). O Fluke Connect conecta o alicate, sem o uso de fios, a um aplicativo em seu smartphone ou tablet. O aplicativo mostra as medições da resistência de terra na tela de seu smartphone ou tablet. Você pode salvar essas medições, localizações de GPS do seu telefone e imagens no armazenamento do Fluke Cloud e compartilhar com a sua equipe.

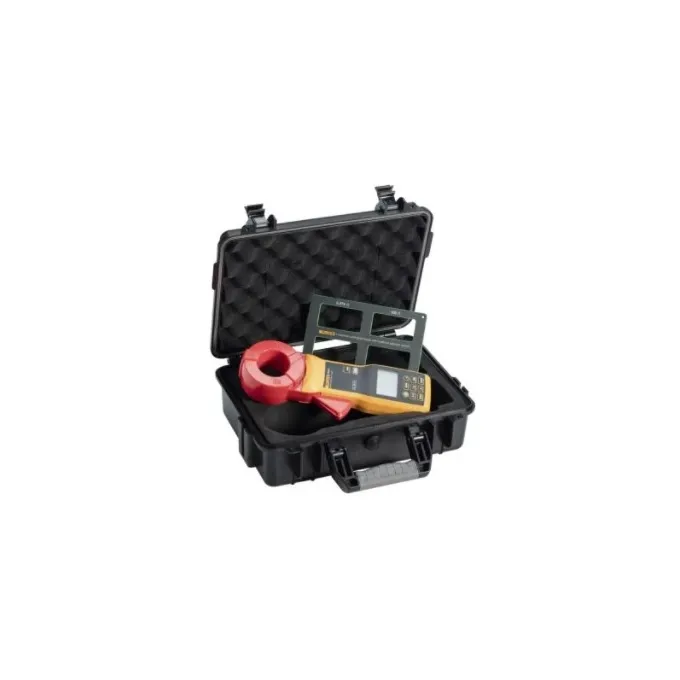

Includes:

  • 1630-2 FC Earth Ground Clamp
  • Hard case
  • Loop resistance standard
  • 4 AA batteries
  • Safety information guide
  • Quick reference guide

Especificações elétricas

Tensão máxima para o fio terra

1.000 V

Tipo de bateria

Pilhas alcalinas AA (4x) IEC/EN LR6

Vida útil da bateria

Mais de 15 horas*

*No modo de Medição de resistência, com luz de fundo e modo de RF desligados

Faixa de frequência

40 Hz a 1 kHz

Proteção contra entrada

IEC/IEC 60529: IP30 com a garra fechada

Visor de cristal líquido (LCD)

Leitura digital

9999 contagens

Taxa de atualização

Quatro por segundo

Temperatura operacional

-10 °C a + 50 °C

Temperatura de armazenamento

-20 °C a + 60 °C

Umidade de funcionamento

Sem condensação (<10 °C) (<50 °F)

≤90% UR (10 °C a 30 °C [50 °F a 86 °F])

≤75% UR (30 °C a 40 °C [86 °F a 104 °F])

≤45% UR (40 °C a 50 °C [104 °F a 122 °F])

(Sem condensação)

Altitude de funcionamento

2.000 m (6,561 pés)

Altitude de armazenagem

12.000 m (39.370 pés)

Temperatura de referência

23 °C ±5 °C (73 °F ±9 °F)

Coeficiente de temperatura

0,15% X (precisão especificada)/°C (<18 °C ou >28 °C ([<64,4 °F ou >82,4 °F])

Indicação de sobrecarga

OL

Capacidade de registro de dados

Mínimo de 32.760 medições

Intervalo de registro de dados

1 segundo a 59 minutos e 59 segundos

Especificação de leitura do visor com resistência de loop padrão com a

Entrada (Ω)

Mínimo

Máximo

0,474

0,417

0,531

0,5

0,443

0,558

="10"

9,55

10,45

="100"

="96"

="104"

Segurança

Geral

IEC/EN 61010-1: Grau de poluição 2 IEC/EN 61557-1

Medição

IEC/61010-2-032: CAT IV 600 V/CAT III 1.000 V

Alicate amperímetro para medições de corrente de fuga

IEC/IEC 61557-13: Classe 2, ≤30 A/m

Resistência ao terra

IEC/EN 61557-5

Eficiência das medidas de proteção

IEC/EN 61557-16

Compatibilidade eletromagnética (EMC)

Internacional

IEC/EN 61326-1: Ambiente Eletromagnético Portátil

CISPR 11: Grupo 1, Classe B, IEC/EN 61326-2-2

Coreia (KCC)

Equipamento classe A (Equipamento para comunicação e transmissão industrial)

EUA (FCC)

47 CFR 15 subparte B, esse produto é considerado um dispositivo isento de acordo com a cláusula 15.103

Rádio sem fio

Faixa de frequência

2412 MHz a 2462 MHz

Potência de saída

<10 mW

Certificação da radiofrequência

FCC ID: T68-FBLE IC:6627A-FBLE

Especificações gerais

Bitola do condutor

40 mm (1,57 pol.), aproximado

Dimensões (C x L x A):

283 x 105 x 48 mm (11,1 x 4,1 x 1,9 pol)

Garantia

Um ano

Resistência do loop de terra

Faixa

Precisão ="1" ± (% da leitura + Ω)

0,025 Ω a 0,249 Ω

1,5% + 0,02 Ω

0,250 Ω a 0,999 Ω

1,5% + 0,05 Ω

1,000 Ω a 9,999 Ω

1,5% + 0,10 Ω

10,00 Ω a 49,99 Ω

1,5% + 0,30 Ω

50,00 Ω a 99,99 Ω

1,5% + 0,50 Ω

100,0 Ω a 199,9 Ω

3,0% + 1,0 Ω

200,0 Ω a 399,9 Ω

5,0% + 5,0 Ω

400 Ω a 599 Ω

10,0% + 10 Ω

600 Ω a 1500 Ω

20,00%

="1" Resistência de loop sem indutância, condutor centralizado e perpendicular à garra

Corrente de fuga do fio terra em mA

Escala automática de 50/60 Hz, True rms, fator de crista CF ≤3

Faixa

Resolução

Precisão ="1" ± (% da leitura + mA)

0,200 mA até 3,999 mA

1 μA

2,0% + 0,05 mA

4,00 mA até 39,99 mA

10 μA

2,0% + 0,03 mA

40,0 mA até 399,9 mA

100 μA

2,0% + 0,3 mA

0,400 A até 3,999 A

1 mA

2,0% + 3 mA

4,00 A até 39,99 A

10 mA

2,0% + 30 mA

="1" Aplica-se à frequência do sinal

  • 40 Hz a 1 kHz com o filtro definido como Desligado
  • 40 Hz a 70 Hz com o filtro definido como Ligado
