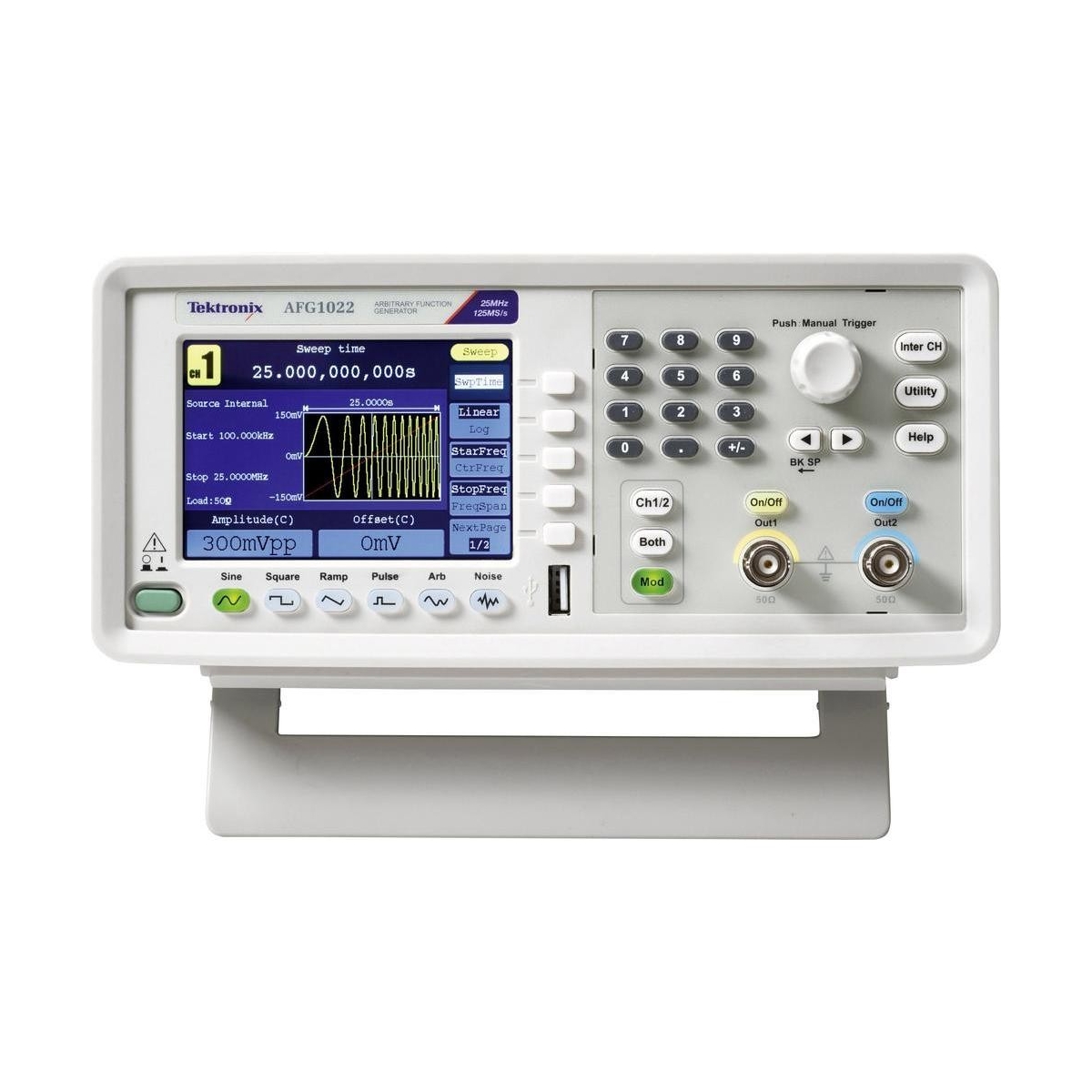

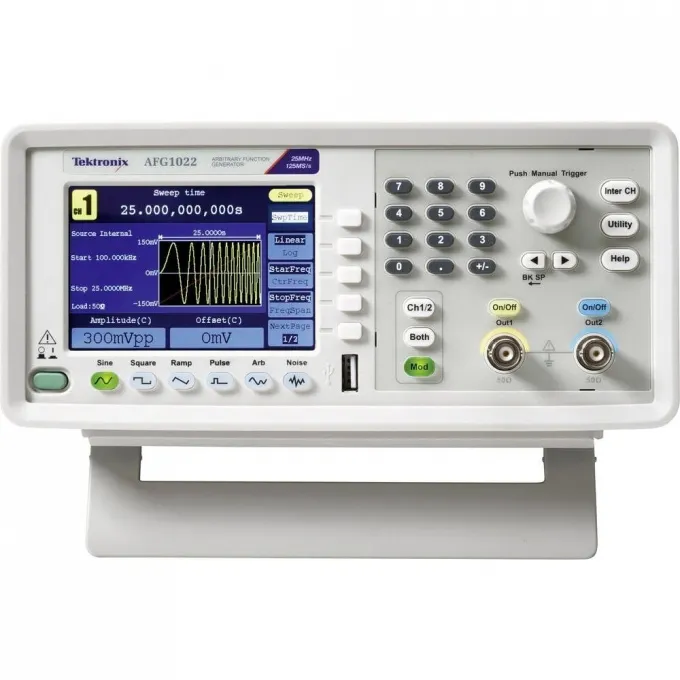

GERADOR DE FUNCOES - AFG 1022 - 2 CANAIS - 125MS/S - 25 MHZ WAVEFORM

Gerador de Funções Arbitrárias Planilha de dados do AFG1022

O Gerador de Funções Arbitrárias AFG1022 oferece uma ferramenta de geração de formas de onda com a melhor relação entre preço e desempenho. Ele inclui um canal duplo, largura de banda de 25 MHz e até 10 Vp-p de amplitude de saída. Os quatro modos de operação, as 50 formas de onda frequentemente usadas incorporadas e o contador de frequência incorporado de 200 MHz abrangem a maioria das necessidades de geração de formas de onda em seu experimento e nas tarefas de teste. O LCD TFT de 3,95 polegadas, botões de atalho, interface por USB e software para PC oferecem os modos mais intuitivos para configurar o instrumento.

Características e Benefícios

• Canal duplo, onda senoidal de 25 MHz e onda quadrada/de pulso de 12,5 MHz oferecem a melhor solução custo-benefício para educação básica e para outras aplicações
• A taxa de amostragem de 125 MS/s e a resolução vertical de 14 bits permitem uma maior fidelidade do sinal
• Amplitude de saída de 1 mVp-p a 10 Vp-p sobre a faixa de frequência total
• A interface de usuário intuitiva abrevia a curva de aprendizagem para estudantes e outros usuários
• Comprimento de memória de 2 a 8.192 pontos para formas de onda arbitrárias definidas pelo usuário
• Memória interna não volátil de 64 MBytes para armazenamento de formas de onda arbitrárias
• Host/dispositivo padrão de USB para expansão da memória e controle remoto
• Os modos contínuo, varredura, sincronismo e de modulação contemplam a maioria das exigências dos estudantes e de outros usuários para realizar experimentos/tarefas de teste
• O contador de 200 MHz incorporado, com resolução de 6 dígitos, oferece um modo fácil e preciso para medir a frequência/período/largura do pulso/ciclo de atividade
• Menu e ajuda on-line em inglês e chinês simplificado
• Fator de formato compacto para empilhar em cima de outros instrumentos de bancada para economizar um espaço valioso na bancada
• O ArbExpress gratuito torna extremamente fácil a edição de formas de onda definidas pelo usuário
• Compatível com o TekSmartLabTM para ensino e aprendizado fácil

Aplicações

• Experimentos elétricos e eletrônicos

• Experimentos de comunicação
• Simulação do sensor
• Teste funcional

Desempenho e Características

Faixa de forma de onda senoidal de 1 µHz a 25 MHz, com resolução de 12 dígitos ou 1 µHz e uma base temporal com alta estabilidade de desvio de +1 ppm, oferece maior fidelidade de sinal no domínio de frequência. Com uma faixa de amplitude de saída de 1 mVp-p a 10 Vp-p e resolução de 14 bits ou 1 mVp-p sobre a faixa de frequência total, sem a necessidade de comprometimento entre a amplitude de saída e a frequência.

Quatro modos diferentes de funcionamento e quatro modos de modulação contemplam os casos mais usados com uma solução eficaz dos custos. Os 50 padrões mais frequentemente usados e as formas de onda arbitrárias foram incorporados para o fácil acesso. Uma memória de formas de onda arbitrárias de até 8.192 pontos permite aos usuários replicar os sinais mundiais reais capturados com um osciloscópio Tektronik ou definido com o ArbExpress. O contador de frequência de resolução de 200 MHz e de 6 dígitos incorporado é um modo fácil e preciso para medir frequências/períodos/larguras de pulsos/ciclos de atividade.

Acessórios padrão AFG1022 Instruções de conformidade e segurança do Gerador de Funções/Arbitrárias; documento impresso AFG1022 CD de documentação contendo os seguintes documentos PDF: AFG1022 Arbitrary/Function Generators Quick Start User Manual, English [Manual do Usuário – Guia de início rápido dos Geradores de Funções/Arbitrárias, em inglês] AFG1022 Arbitrary/Function Generators Quick Start User Manual, Simplified Chinese [Manual do Usuário – Guia de início rápido dos Geradores de Funções/Arbitrárias, em chinês simplificado] AFG1022 Arbitrary/Function Generators Programmer Manual [Manual do Programador dos Geradores de Funções/Arbitrárias] AFG1022 Arbitrary/Function Generators Specifications and Performance Verification Manual [Manual de Especificações e de Verificação de Desempenho dos Geradores de Funções/Arbitrárias] Lista de itens da embalagem Cabo de alimentação, especificado por país Certificado de calibração; documento impresso Cabo USB x 1, Tipo A ao Tipo B Cabo BNC x 1 Planilha de informações complementares da Tektronix para a República Popular da China: RoHs da China; documento impresso Cartucho de fusíveis de 5 x 20 mm, 2 A, 250 V, tempo de retardo Cartucho de fusíveis de 5 x 20 mm, 4 A, 250 V, tempo de retardo Garantia Três anos de garantia em peças e serviço Acessórios recomendados Cabo USB, cabo tipo A ao tipo B – de três pés (0,9144 metros) Cabo USB, cabo tipo A ao tipo B – de seis pés (1,8288 metros) Montagem de cabo BNC, 0 a 1 GHz, blindado – de três pés (0,9144 metros) Cartucho de fusíveis de 5 x 20 mm, 2 A, 250 V, tempo de retardo Cartucho de fusíveis de 5 x 20 mm, 4 A, 250 V, tempo de retardo.
