A tecnologia conhecida como LED, também conhecida como diodo emissor de luz, basicamente consiste em um material semicondutor capaz de emitir radiação eletromagnética na forma de luz. É um componente optoeletrônico passivo.

Os LEDs RGB (Vermelho, Verde, Azul) integram 3 LEDs das seguintes cores em um único dispositivo: Vermelho, Verde e Azul. Para obter todas as cores desse LED, é necessário usar Arduino PWM; a cor a ser exibida dependerá do ciclo de trabalho atribuído a cada canal. Cada LED precisa de 3 saídas PWM, um Arduino Uno entrega 6 saídas PWM, permitindo controlar 2 LEDs RGB simultaneamente.

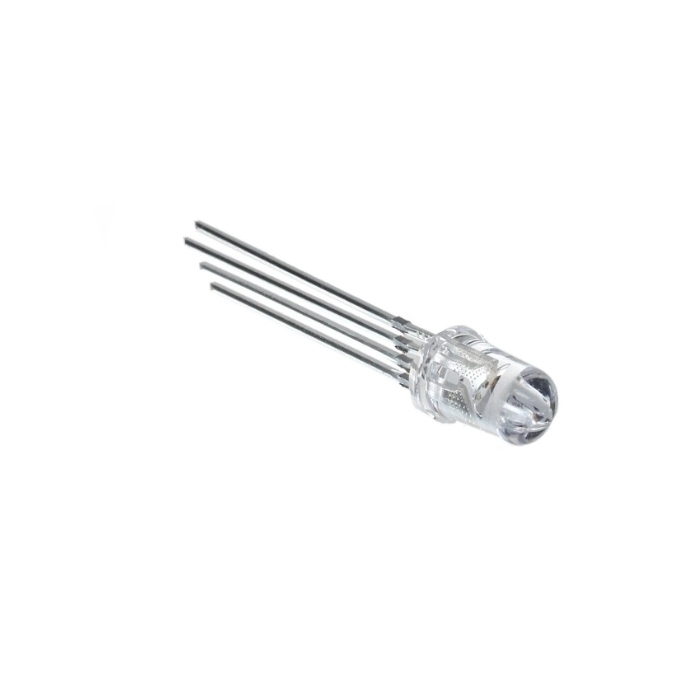

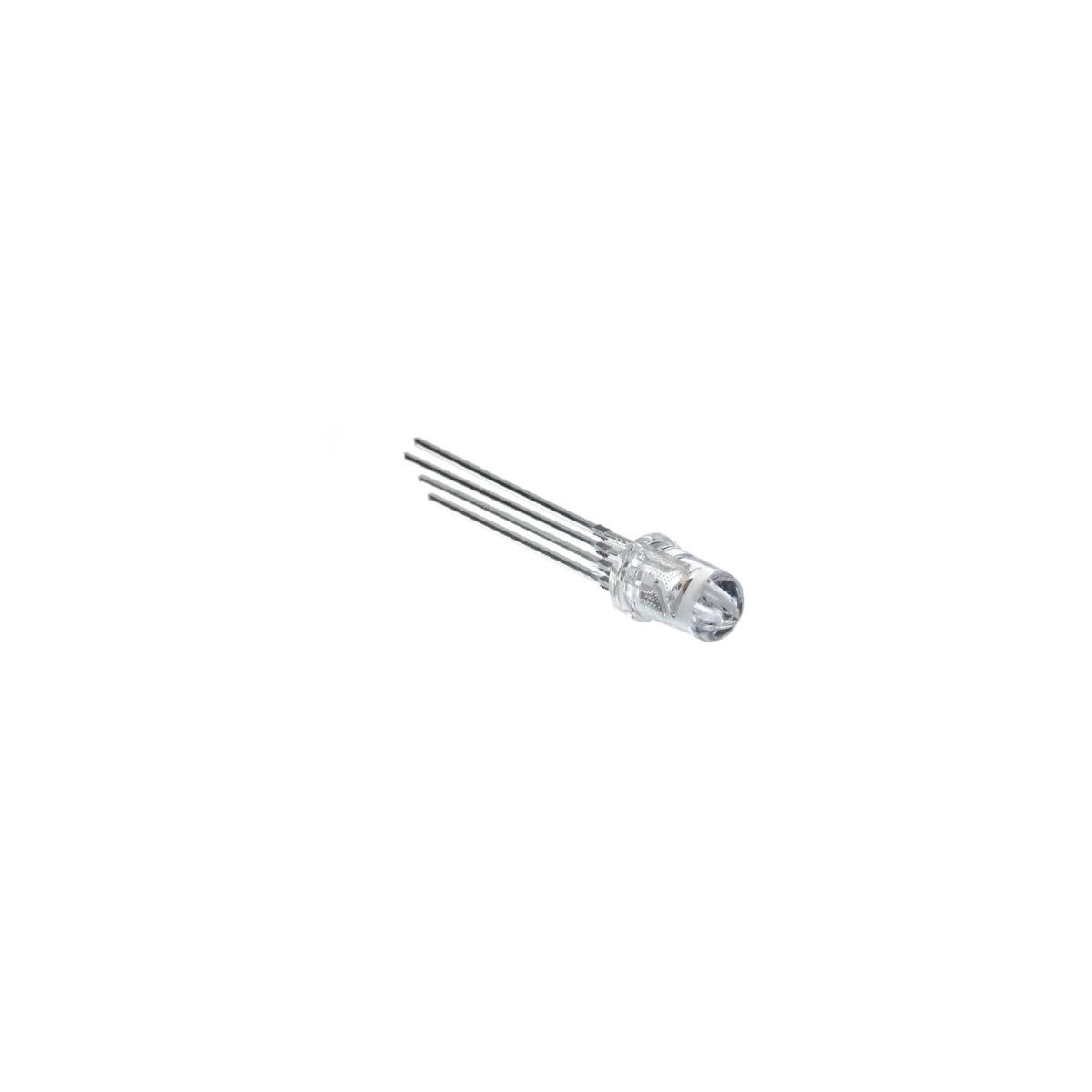

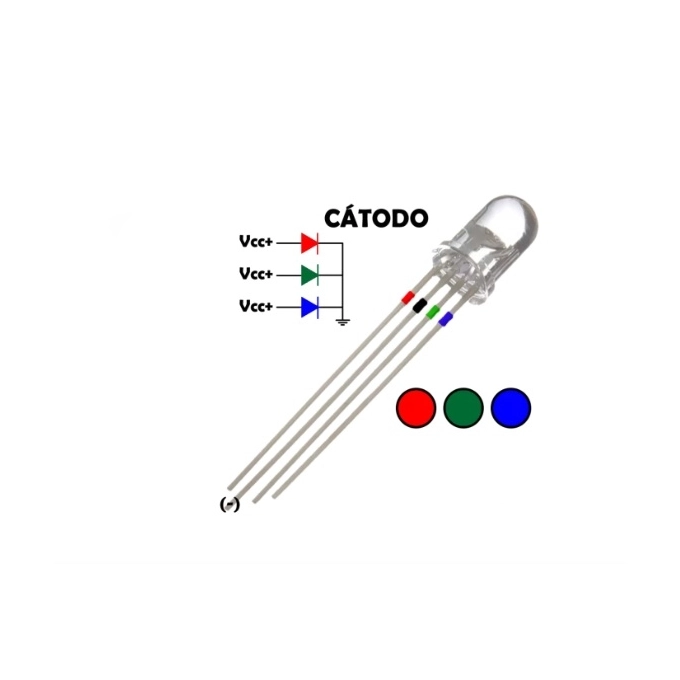

Este modelo de 5mm tem quatro pinos: o cátodo é o pino mais longo. Um para cada cor e um cátodo comum. Use este LED para três indicadores de status ou largura de pulso para modular os três e cores mistas.

Especificações Técnicas

• Tensão de operação: R:1,8-2,2V/G:3,0-3,4V/B:3,0-3,4V
• Corrente máxima: 20 mA
• Intensidade máxima da luz: (R:800, G:4000, B:900) mcd
• Tipo: cátodo comum – ultra-brilhante
• Ângulo de visão: 60º
• Diâmetro: 5mm
• Espaçamento dos pinos: 1 mm
• Temperatura de funcionamento: -40ºC a 70ºC
